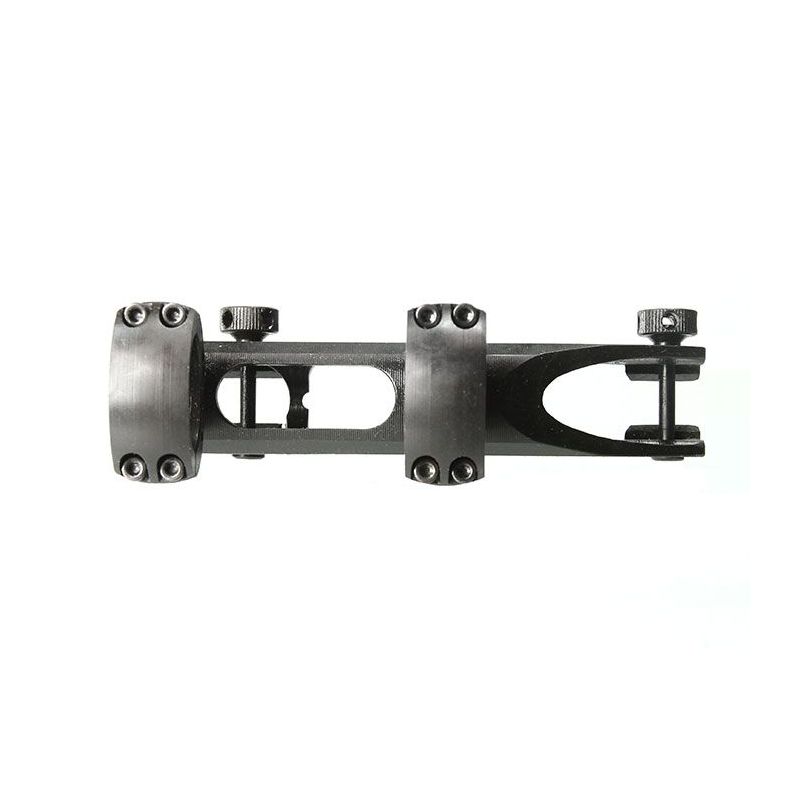

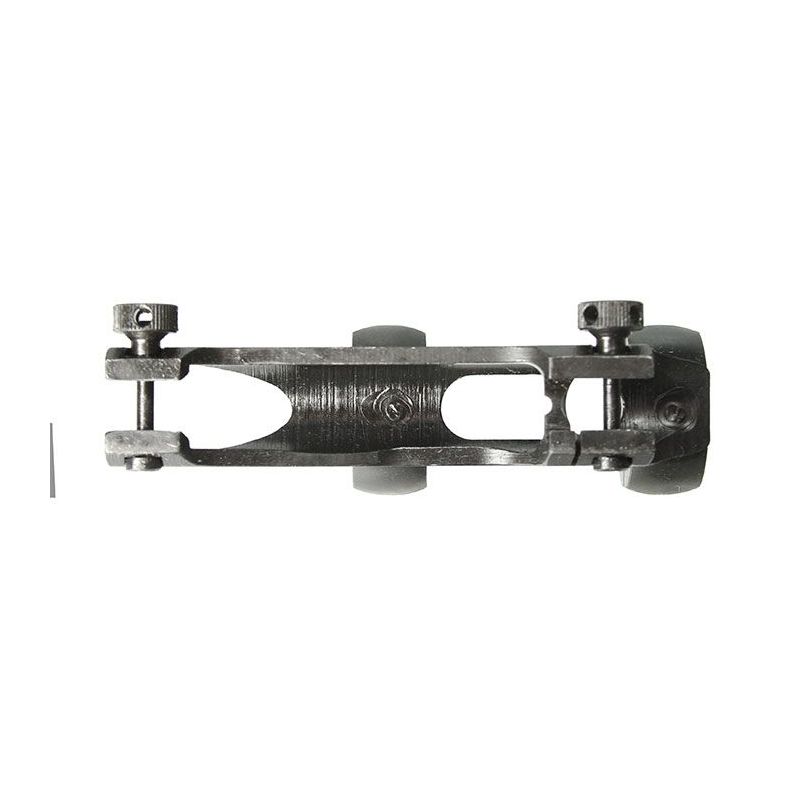

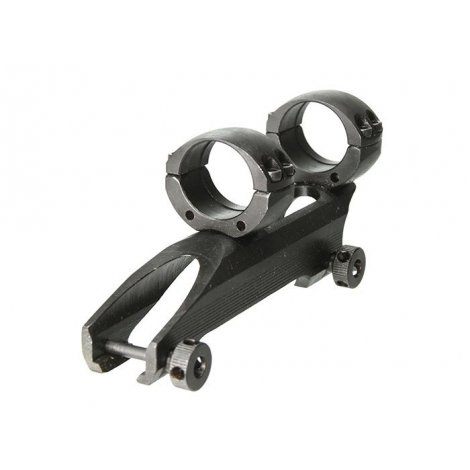

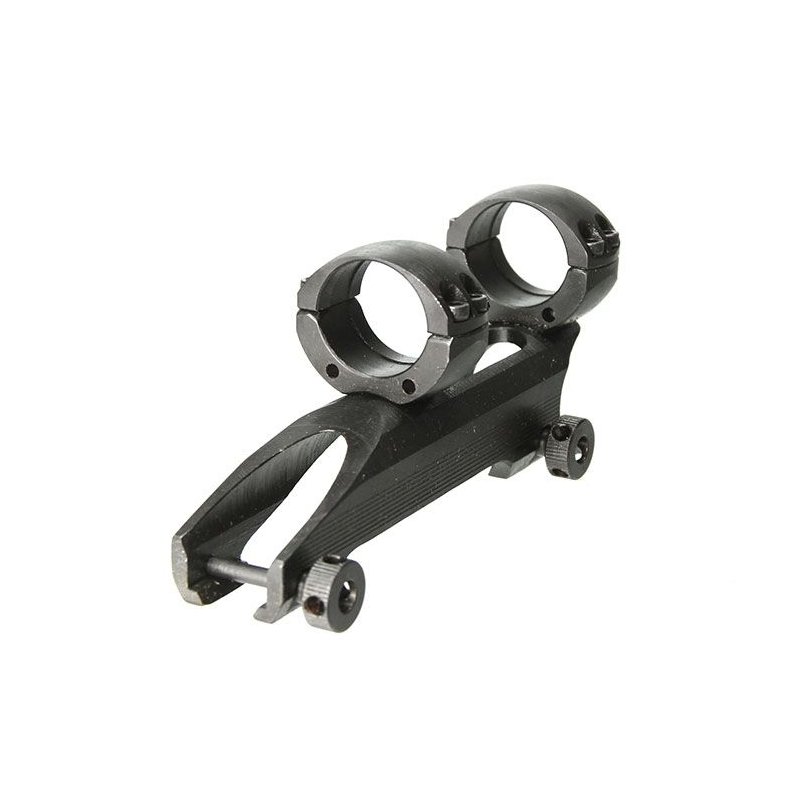

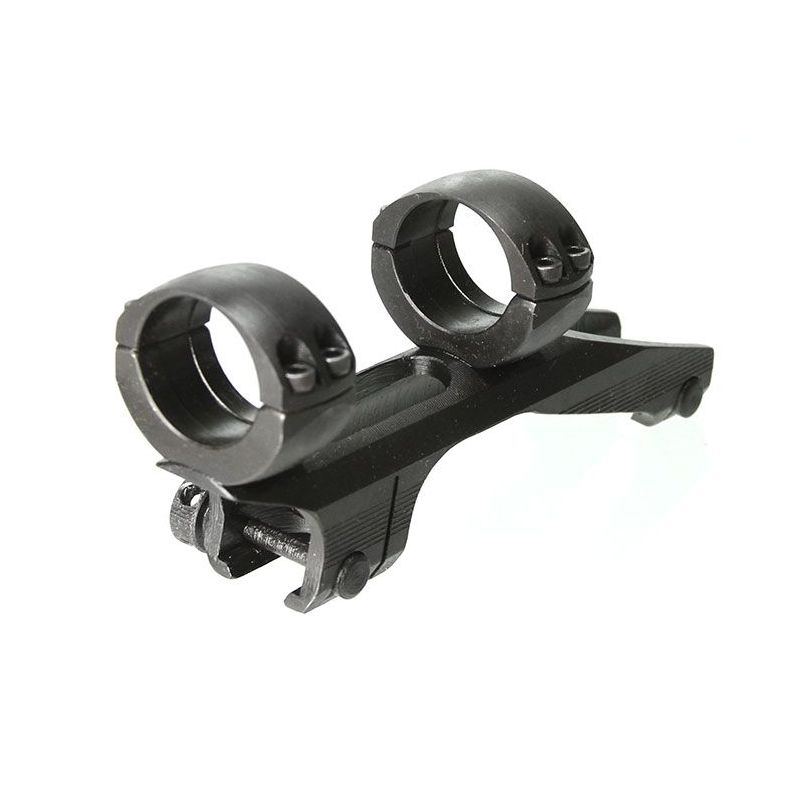

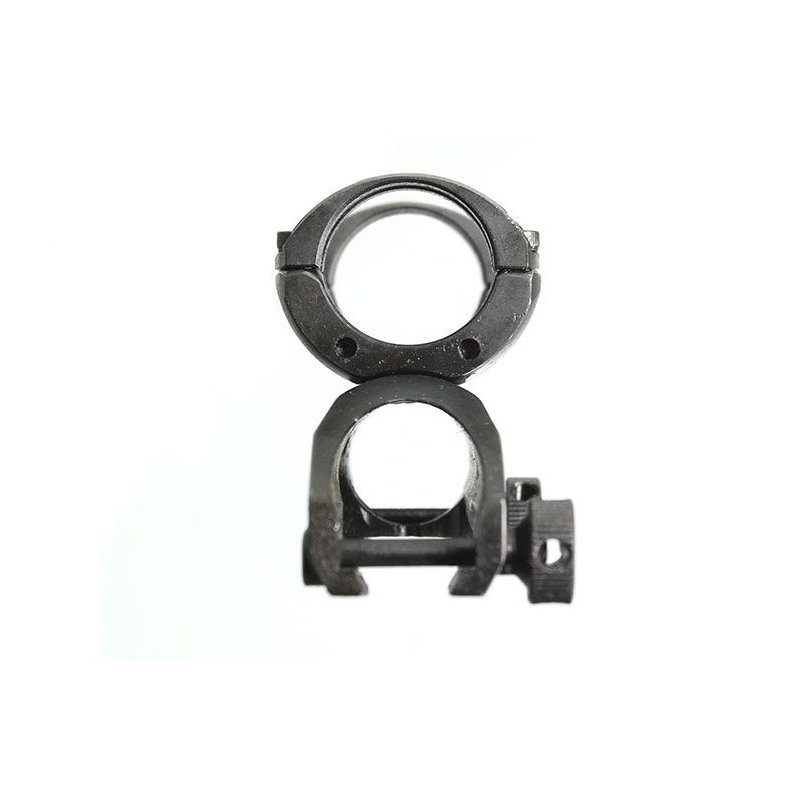

Кронштейн Лось,Барс

Установка кронштейна

На оружие крепление устанавливается следующим образом:

• Выворачиваются восемь крепёжных винтов(5) и снимаются верхние полукольца(2).
• Оптический прицел вкладывается  в  кронштейн и ориентируется в вертикальной оси прицела. Закрепить его с помощью верхних полуколец(2) и крепёжных винтов(5).
• Освобождаются  стяжные  винты(3) и  вводятся  направляющие  основания(1) кронштейна в крепление типа «Ласточкин хвост» на оружии до упора и затягиваются гайки(4).
• Покачивая прицел, необходимо убедиться в надёжности его крепления.

Технические характеристики

• Страна изготовления: Россия
• Материал изготовления: Сталь
• Диаметр колец: 25.4 мм
• Высота установки (до центра оси): 45.5 мм
• Высота (BH): 32.8 мм
• Габариты кронтштейна: 39.5 х 60.5 х 132 мм
• Вес: 250 г
